Wibroizolator sprężynowy - DMSN

Producent: Getzner Spring Solutions



Wykonanie

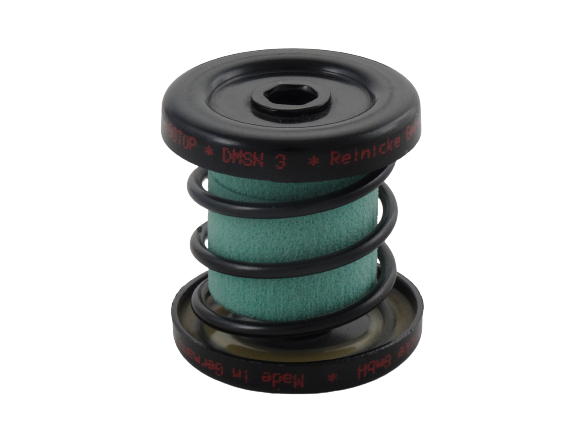

Wibroizolator sprężynowy Isotop® DMSN składa się z dwóch podstaw talerzowych z gwintem wewnętrznym M8, oraz cylindrycznej sprężyny śrubowej (wg normy DIN EN 13906-1:2001).
Elementy te  odznaczają się bardzo wysoką odpornością na działanie korozji, gdyż zostały zabezpieczone przez malowanie kataforetyczne (KTL).
Wewnątrz umieszczony jest rdzeń tłumiący, wykonany ze specjalnego materiału - Sylodamp®, idealnego dla maszyn z częstymi startami.
Materiał ten jest stale elastyczny i bardzo trwały.

Zastosowanie

Wibroizolatory sprężynowe Isotop® DMSN stosowane są do posadowienia maszyn generujących siły dynamiczne również o niskich częstotliwościach, takich jak:

• zblokowane agregaty grzewczo-zasilające,
• sprężarki,
• maszyny wirujące, silniki, turbiny,
• agregaty prądotwórcze,
• wirówki, pompy,
• stoły pomiarowe, płyty kontrolne, wagi,

 Dane wymagane przy doborze

• masa urządzenia,
• liczba i rozmieszczenie punktów podparcia,
• położenie środka masy,
• wymiary urządzenia,
• najniższa częstotliwość zakłóceń (liczba obrotów lub liczba cykli),
• opis rozruchu (częstość rozruchu).

Zalety

• zamienność dzięki takim samym gabarytom i przyłączom gwintowym,
• dzięki otwartej budowie można łatwo sprawdzić stan sprężyny, oraz zobaczyć odległość między zwojami,
• rdzeń tłumiący jest stale elastyczny i odporny na uszkodzenia,
• wysoka odporność na korozję

Nasze usługi

Prosimy o wykorzystanie naszej wiedzy i zadawanie pytań. Chętnie udzielimy informacji, obliczymy i dobierzemy wibroizolatory do wskazanego urządzenia.



Tabela doboru

Oznaczenie	Zalecany zakres obciążeń (kG)	Drgania własne przy max. obciążeniu (Hz)
Isotop DMSN 3 KTL	5÷11	9,5
Isotop DMSN 4 KTL	7÷16	7,8
Isotop DMSN 5 KTL	12÷33	8,1
Isotop DMSN 6 KTL	18÷45	7,0
Isotop DMSN 7 KTL	27÷63	6,2
Isotop DMSN 8 KTL	45÷100	5,3



Wibroizolatory DMSN - w zależności od potrzeby - mocowane są do podłoża następująco:
- bezpośrednio śrubami z gwintem M8,
- za pośrednictwem opcjonalnych podstaw metalowych typu F 1-8 MSN.
Jeżeli wymagane jest poziomowanie urządzenia, należy dodatkowo zastosować śruby regulacyjne typu N 1-8 MSN.



Uwaga! Mimo dołożenia wszelkich starań nie gwarantujemy, że publikowane dane techniczne nie zawierają błędów. Braki i błędy w opisach nie mogą stanowić podstawy do jakichkolwiek roszczeń. W przypadku wątpliwości przed podjęciem decyzji o zakupie prosimy o kontakt z handlowcem.
