ISOTOP DSD 4 wibroizolator

Charakterystyka:

Proszę wybrać wariant z listy!

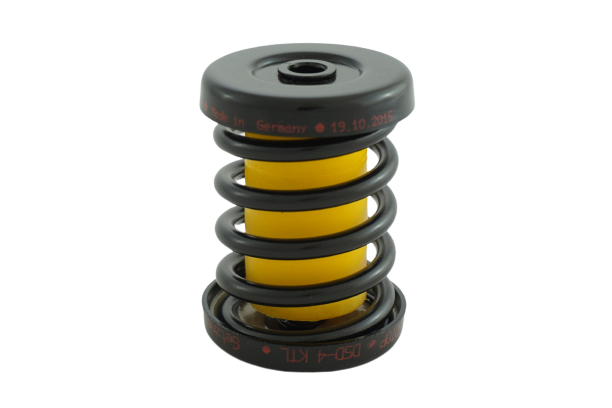

Wibroizolator sprężynowy DSD 4

Producent: Getzner Spring

Karta katalogowa.

Instrukcja montażu.

Stosowane są do posadowienia maszyn generujących siły dynamiczne z częstymi startami, również o niskich częstotliwościach.

Zastosowanie:

• zblokowane agregaty grzewczo-zasilające,
• sprężarki,
• maszyny wirujące, silniki, turbiny,
• urządzenia przenośne, agregaty prądotwórcze,
• wirówki, pompy,
• stoły pomiarowe, płyty kontrolne, wagi,
• transport delikatnych towarów.

Wykonanie:

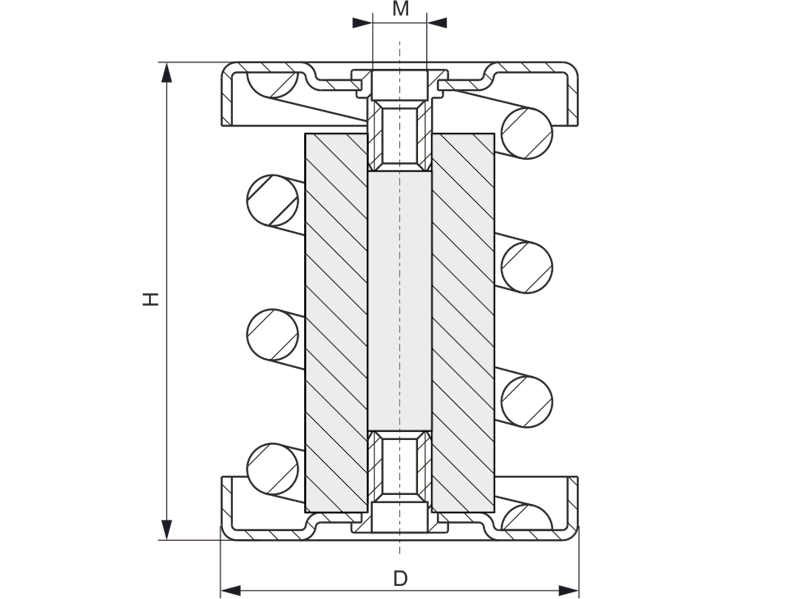

Wibroizolator sprężynowy Isotop® DSD składa się z dwóch podstaw talerzowych z gwintem wewnętrznym M10, oraz cylindrycznej sprężyny śrubowej (wg normy DIN EN 13906-1:2001).

Elementy te odznaczają się bardzo wysoką odpornością na działanie korozji, gdyż zostały zabezpieczone przez malowanie kataforetyczne (KTL).

Wewnątrz umieszczony jest rdzeń tłumiący (Sylodamp-specjalny materiał), idealny dla maszyn z częstymi startami. Materiał ten jest stale elastyczny i bardzo trwały.

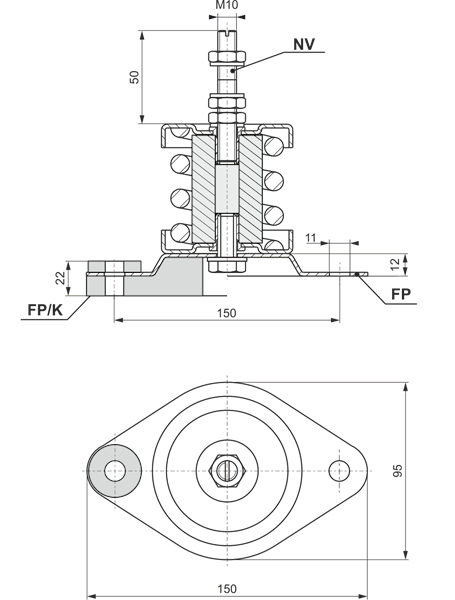

Wibroizolatory typu DSD - w zależności od potrzeby - mocowane są do podłoża następująco:

- bezpośrednio śrubami z gwintem M10,

- za pośrednictwem podstaw metalowych typu FP/KTL lub podstaw dźwiękoszczelnych typu FP/K/KTL.

 Jeżeli wymagane jest poziomowanie urządzenia, należy dodatkowo zastosować śruby regulacyjne typu NV.

Zalety:

niska częstotliwość drgań własnych,

dzięki otwartej budowie można łatwo sprawdzić stan sprężyn bez konieczności demontażu,

trwała i zwarta budowa.

Uwaga.

Nie zaleca się stosowania przy obciążeniu poziomym lub skośnym (np. do przesiewaczy).

Dostępne w sklepie akcesoria do wibroizolatorów DSD:

- podstawy FP

- podstawy FP KTL

- podstawy dźwiękoszczelne FP/K

- śruby NV 1-9 SD
