ISOTOP MSN 7/KTL wibroizolator

Elementy sprężynowe do konstrukcji o małej przestrzeni montażowej.

Zastosowanie:

•sprężarki,

•wentylatory,

•klimatyzatory,

•zestawy głośnikowe,

•czułe zespoły elektroniczne,

•urządzenia pomiarowe i wagi,

•pompy,

•awaryjne generatory prądu,

•inne urządzenia, szczególnie o niskiej częstotliwości drgań.

Wykonanie:

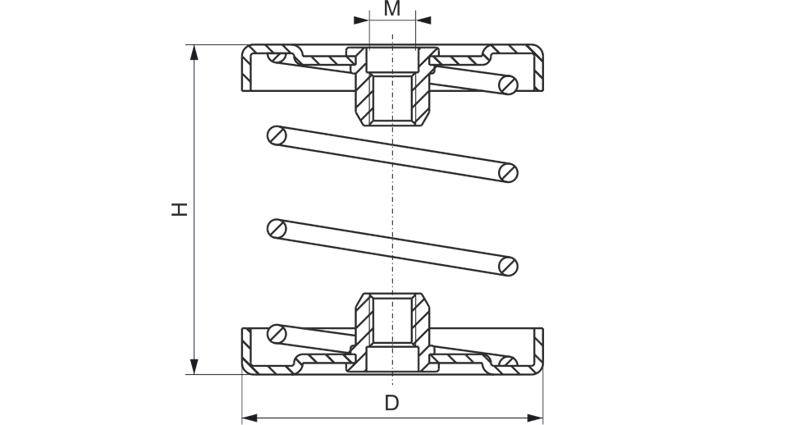

Wibroizolatory sprężynowe Isotop® MSN składają się z dwóch podstaw talerzowych z gwintem wewnętrznym M8, oraz cylindrycznej sprężyny śrubowej (wg normy DIN EN 13906-1:2001. Tolerancje wg DIN 20950).

Podstawy talerzowe są trwale połączone ze sprężyną śrubową przy użyciu specjalnego dwuskładnikowego komponentu.

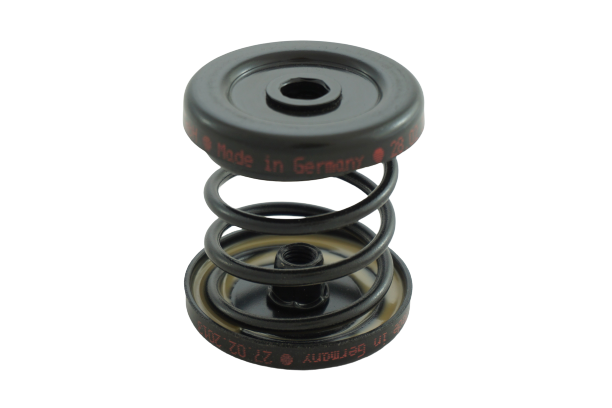

Wibroizolatory te mogą być zabezpieczone przed korozją przez cynkowanie galwaniczne, albo przez malowanie kataforetyczne (KTL) w kolorze RAL 9005 (głęboka czerń). W przypadku malowania kataforetycznego tuleja gwintowana jest ocynkowana. Wibroizolatory MSN/KTL malowane w całości ( z tuleją włącznie) są dostępne do wyczerpania zapasów.

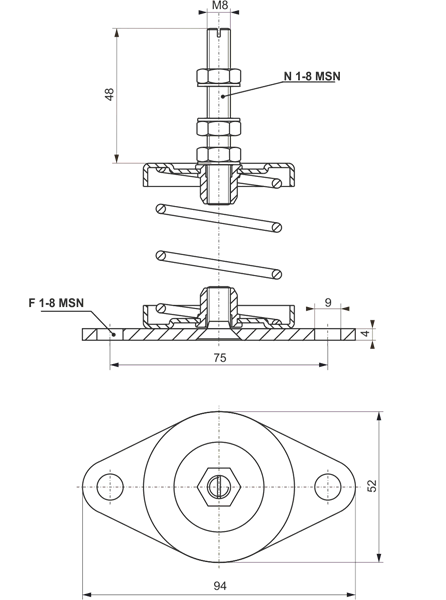

Wibroizolatory MSN, w zależności od potrzeb, mocowane są do podłoża:

- bezpośrednio śrubą z gwintem M8,

- za pośrednictwem podstawy metalowej ocynkowanej typu F 1-8 MSN.

Jeżeli wymagane jest poziomowanie urządzenia, należy zastosować śruby regulacyjne typu N 1-8 MSN.

Wersje:

•wersja ocynkowana,

•wersja malowana kataforetycznie.

Zalety:

•mała wysokość,

•niska częstotliwość drgań własnych,

•dzięki otwartej budowie można łatwo sprawdzić stan sprężyn bez konieczności demontażu,

•trwała i zwarta budowa.
