ISOTOP MSN-BL 6 wibroizolator

Charakterystyka:

Proszę wybrać wariant z listy!

Wibroizolator sprężynowy blokowy MSN BL 6

Producent: Getzner Spring

Wibroizolatory blokowe Isotop® MSN-BL i Isotop® DMSN-BL przeznaczone są do małych przestrzeni montażowych i dużych obciążeń.

Zastosowanie:

• sprężarki,
• wentylatory,
• klimatyzatory,
• zestawy głośnikowe,
• czułe zespoły elektroniczne,
• urządzenia pomiarowe i wagi,
• szafy sterownicze,
• pompy,
• awaryjne generatory prądu,
• inne urządzenia, szczególnie o niskiej częstotliwości drgań,
• DMSN-BL są szczególnie przydatne dla maszyn
  z częstymi startami i zatrzymaniami.

Wykonanie:

Wibroizolatory blokowe Isotop® MSN-BL i Isotop® DMSN-BL składają się z dwóch płyt stalowych
z zamontowanymi miedzy nimi elementami sprężynowymi (wibroizolatorami) odpowiednio: serii MSN-5/KTL do MSN-8/KTL dla MSN-BL oraz serii DMSN-6 do DMSN-8 dla DMSN-BL. Dostępne są bloki 4, 6 i 9 elementowe dla MSN-BL i DMSN-BL oraz dodatkowo 16 elementowe dla DMSN-BL. Liczba elementów sprężynowych zależy od obciążenia. Na życzenie dostępne są również wersje specjalne.

Wibroizolatory blokowe odznaczają się wysoką odpornością na działanie korozji, gdyż  elementy sprężynowe zabezpieczone są przez malowanie kataforetyczne (KTL), zaś płyty przez malowanie proszkowe.

Wersje:

• standard,
• z wartwą dźwiękoszczelną(płyta dolna) i antypoślizgową(płyta górna).

Zalety:

• mała wysokość,
• niska częstotliwość drgań własnych,
• zamienność dzięki takim samym gabarytom i przyłączom gwintowym,
• dzięki otwartej budowie można łatwo sprawdzić stan sprężyn bez konieczności demontażu,
• trwała i zwarta budowa.

Uwaga: nie zaleca się stosowania przy obciążeniu poziomym lub skośnym (np. do przesiewaczy).

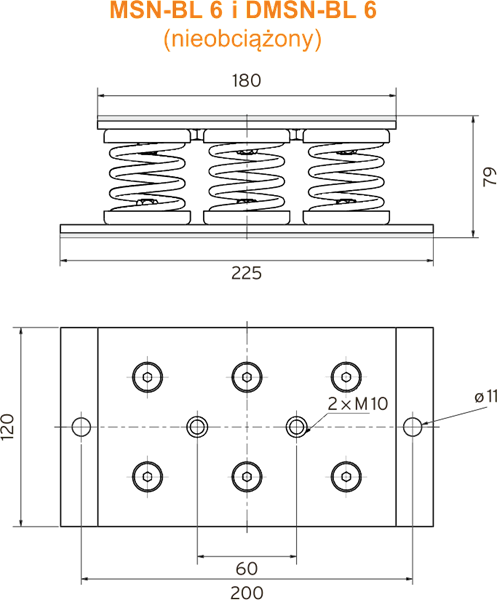

Rysunki dotyczą nieobciążonych wibroizolatorów z warstwą dźwiękochłonną i antypoślizgową.

Wersja 12/01/2023
