ISOTOP MSN/Z 6 wibroizolator

Charakterystyka:

Proszę wybrać wariant z listy!

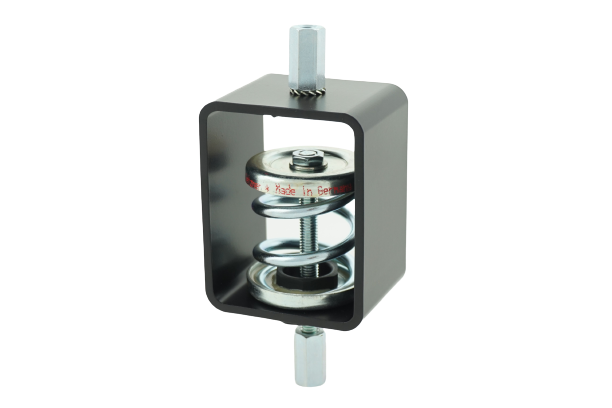

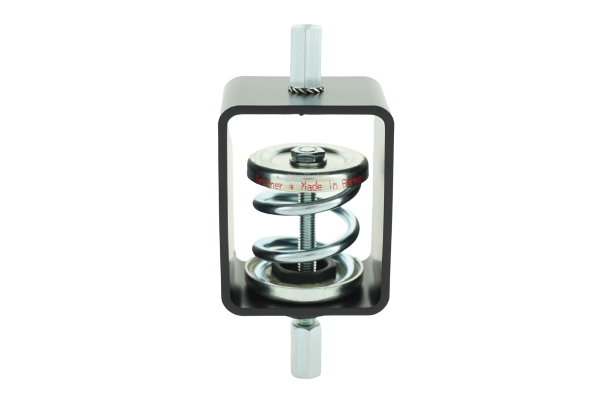

Wibroizolator sprężynowy podwieszany MSN/Z 6

Producent: Getzner Spring

Karta katalogowa.

Stosowane są do posadowienia maszyn generujących siły dynamiczne z częstymi startami, również o niskich częstotliwościach.

Zastosowanie:

Do izolacji drgań urządzeń i elementów podwieszanych do sufitów lub konstrukcji stalowych. Stosowane tam gdzie wymagane jest uzyskanie niskiej częstotliwości drgań własnych.

Zastosowanie:

• podwieszanie rur w instalacjach technicznych budynków (wody, ścieków, wody instalacji grzewczych, kanałów wentylacyjnych),
• wentylatory,
• dmuchawy,
• centrale wentylacyjne,
• rekuperatory,
• czułe urządzenia elektroniczne.

Wykonanie:

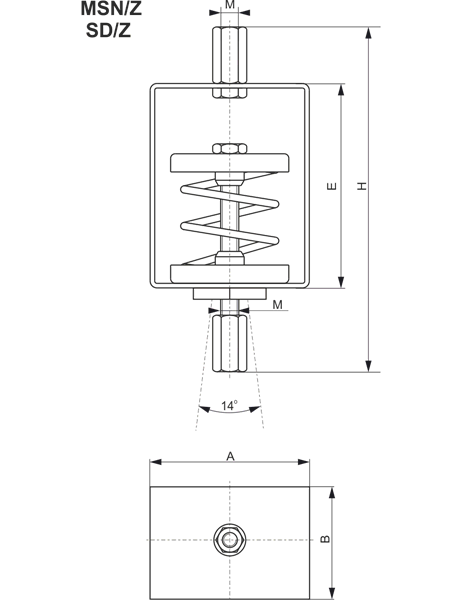

Wibroizolatory sprężynowe podwieszane Isotop MSN/Z, Isotop MSN/Z-LC i Isotop SD/Z składają się z elementu sprężynowego (MSN lub SD)i obudowy wykonanej z blachy w kształcie prostokątnej ramki. Podwieszany element mocowany jest do gwintowanego łącznika wibroizolatora. MSN/Z i MSN/Z-LC posiadają łącznik z gwintem M8, natomiast SD/Z z gwintem M10.

Zalety:

• wymiary elementów i połączeń dla danego typu są jednakowe, dzięki czemu zapewniona jest zamienność,
• dzięki otwartej budowie można łatwo sprawdzić stan zawieszenia i sprężyny, bez konieczności demontażu,
• element sprężysty może się wahać również poziomo.

Uwaga:

do rurociągów w technicznych procesach produkcyjnych, spełniających wymagania normy EN 13480 lub podobnej, podlegających krajowym dotyczącym urządzeń ciśnieniowych, wibroizolatory te nie są odpowiednie, ponieważ ich maksymalne ugięcie jest ograniczone (patrz charakterystyki).

Wersja 12/05/2023
