ISOTOP SD 4/KTL wibroizolator

Charakterystyka:

Proszę wybrać wariant z listy!

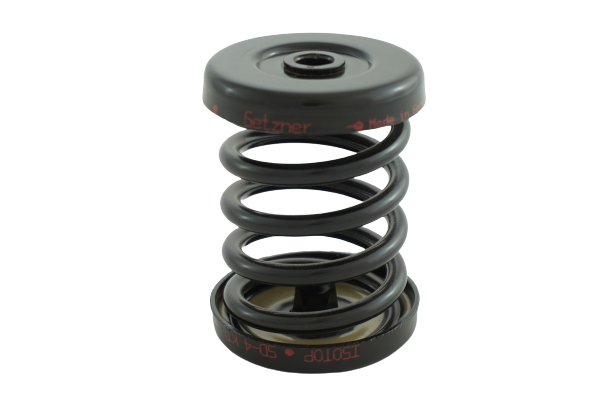

Wibroizolator sprężynowy typu SD 4/KTL malowany kataforetycznie

Producent: Getzner Spring Solutions

Karta katalogowa

Instrukcja montażu

Zastosowanie:

• sprężarki,
• wentylatory,
• klimatyzatory,
• zestawy głośnikowe,
• czułe zespoły elektroniczne,
• urządzenia pomiarowe i wagi,
• pompy,
• awaryjne generatory prądu,
• inne urządzenia, szczególnie o niskiej częstotliwości drgań.

Wykonanie:

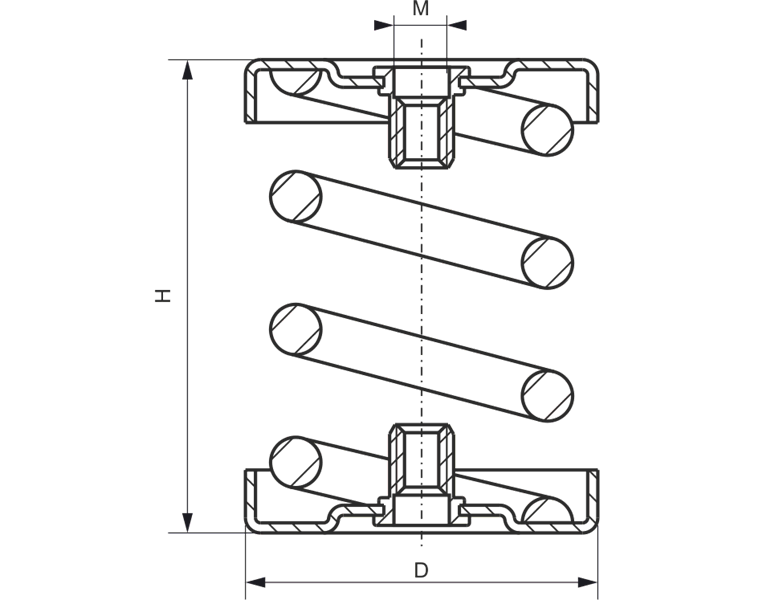

Wibroizolatory sprężynowe Isotop® SD składają się z dwóch podstaw talerzowych z gwintem wewnętrznym M10, oraz cylindrycznej sprężyny śrubowej (wg normy DIN EN 13906-1:2001. tolerancje wg DIN 20950).

Podstawy talerzowe są trwale połączone ze sprężyną śrubową przy użyciu specjalnego 2-składnikowego komponentu.

Wibroizolatory te zabezpieczone są przed korozją przez cynkowanie galwaniczne, lub przez malowanie kataforetyczne (KTL) w kolorze RAL 9005 (głęboka czerń). Możliwe jest również pokrycie powłoką o innym kolorze.

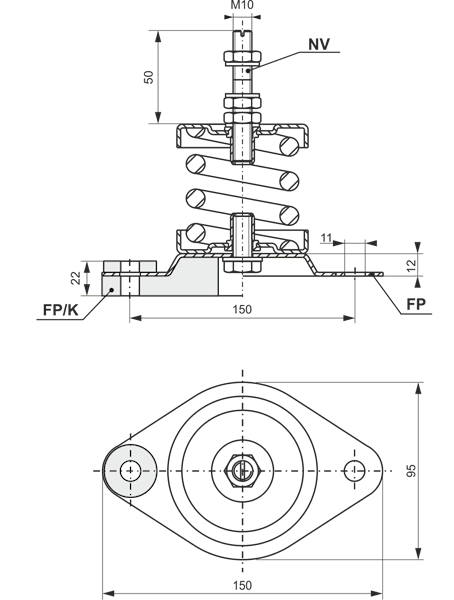

Wibroizolatory typu SD, w zależności od potrzeb, mocowane są do podłoża następująco:

-bezpośrednio śrubami z gwintem M10,

-za pośrednictwem podstaw metalowych typu FP lub podstaw dźwiękoszczelnych typu FP/K.

Jeżeli wymagane jest poziomowanie urządzenia, należy dodatkowo zastosować śruby regulacyjne typu NV.

Wersje:

wersja ocynkowana,

wersja malowana kataforetycznie.

Zalety:

niska częstotliwość drgań własnych,

dzięki otwartej budowie można łatwo sprawdzić stan sprężyn bez konieczności demontażu,

trwała i zwarta budowa.
