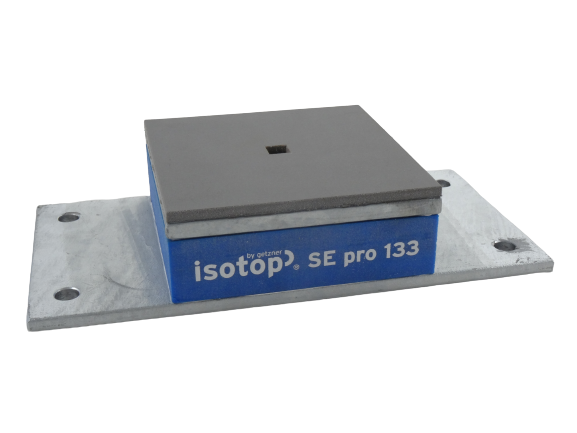

Wibroizolator warstwowy - SE pro 133-1 z podstawą

Producent: Getzner Spring Solutions



ISOTOP® SE pro jest wibroizolatorem używanym do skutecznej izolacji drgań, który składa się z:
- 10-cio milimetrowej cynkowanej ogniowo stalowej płyty z otworem z gwintem M12 ułatwiającym mocowanie, przy czym płyta wyposażona jest w 6 mm antypoślizgową warstwę Sylomer®.
- warstwy izolacyjnej wykonanej z Sylomer® lub Sylodyn® o grubości 37,5 mm.
Jako opcja dostepna jest płyta podstawy.

Zastosowania

Wibroizolatory warstwowe ISOTOP® SE stosowane są do izolacji drgań:

• napędów wind, wyciągarek,
• ciężkich wentylatorów,
• klimatyzatorów,
• sprężarek, pomp tłokowych,
• turbin,
• maszyn tekstylnych,
• maszyn wirujących, wirówek,
• chłodni,
• pras, wykrawarek,
• wstrząsarek, taśmociągów,
• urządzeń ciepłowniczych,
• stołów, płyt i kabin pomiarowych, wag,
• różnych typów maszyn i urządzeń o uderzeniowym charakterze pracy,
  Należy unikać obciążania siłami poprzecznymi

Dane wymagane przy doborze

• masa urządzenia,
• liczba i rozmieszczenie punktów podparcia,
• położenie środka masy,
• wymiary (obrys) urządzenia,
• kierunek obciążenia,
• najniższa częstotliwość zakłóceń (liczba obrotów lub liczba cykli).

Zalety

• szybki i prosty montaż,
• jednakowa konstrukcja dla wszystkich typów, gwarantująca zamienność,
• wysoka odporność na korozję,
• duża żywotność,
• niskie koszty utrzymania,
• różnorodne zastosowania,
• zmniejsza wtórny hałas w powietrzu w krytycznych miejscach instalacji (np. na dachach lub antresolach przylegających do pomieszczeń mieszkalnych lub biurowych).



Tabela doboru Isotop SE pro

	Typ	Max. obciążenie         (kG)	Drgania własne przy obciążeniu max. (Hz)
kliknij by powiększyć	Isotop SE pro 9-1	90	9,6
	isotop SE pro 14-1	148	8,5
	Isotop SE pro 28-1	285	7,9
	Isotop SE pro 67-1	670	7,9
	Isotop SE pro 133-1	1330	8,2
	Isotop SE pro 225-1	2250	8,1
