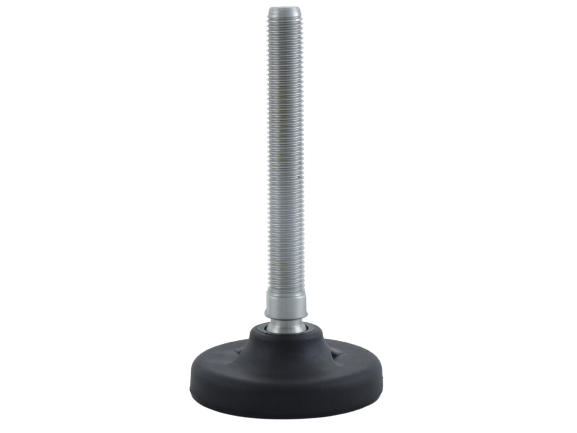

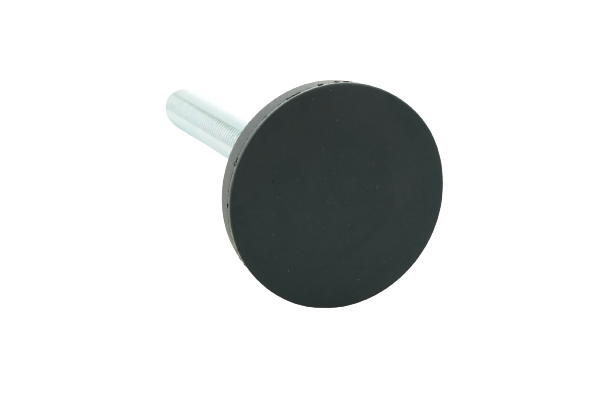

Stopa PPN 83 M16x175 antypoślizg

Podstawa: poliamid wzmocniony włóknem szklanym, guma NBR.

Śruba: przegubowa, nierdzewna.

Producent: Martin



D (mm)	A (mm)	M	B (mm)										h (mm)	G (mm)	Klucz	Obc. (kG)	Standard	Antypośl.
40	27	M6	25	50	75								3	16	12	500	X	X
		M8	25	50	75	100										1000
		M10	25	50	75	100	125
		M12	25	50	75	100	125	150
50	31	M10	25	50	75	100	125						3	20	14	1100	X	X
		M12	25	50	75	100	125	150
		M14	25	50	75	100	125
	35	M16		50	75	100	125	150							13*
65	33	M10		50	75	100	125						3	23	14	1100	X	X
		M12		50	75	100	125	150
		M14		50	75	100	125	150	175							1500
	38	M16		50	75	100	125	150	175	200					13*
		M20		50	75	100	125	150	175	200					17*
83	38	M10		50	75	100	125						3	27	14	1500	X	X
		M12		50	75	100	125	150
		M14		50	75	100	125	150	175							2000
	42	M16		50	75	100	125	150	175	200					13*
		M20			75	100	125	150	175	200	225				17*
103	51	M16		50	75	100	125	150	175	200	225		3	32	20	2500	X	X
		M20			75	100	125	150	175	200	225	250
	52	M24			75	100	125	150	175	200	225	250
123	57	M16		50	75	100	125	150	175	200	225		3	37	20	3500	X	X
		M20			75	100	125	150	175	200	225	250
	58	M24			75	100	125	150	175	200	225	250
	59	M30				100	125	150	175	200	225	250

*- frezowany uchwyt na klucz

- Materiał podstawy: poliamid wzmocniony włóknem szklanym. Na życzenie dostępne w wykonaniu  antypoślizgowym z gumą NBR 70 Shore (standardowe wykonanie-bez gumy). Materiał śruby: stal nierdzewna 1.4301 (na życzenie 1.4401), Na życzenie mogą być dostarczone z nakrętką stalową.
- Wartości podanych w tabeli obciążeń odnoszą się do warunków statycznych, obliczonychw połowie długości śruby. W warunkach drgań lub w obecności obciążeń dynamicznych, wartości te powinny być zmniejszone. W celu uzyskania dalszych informacji prosimy o kontakt z naszymi doradcami technicznymi.
- Stopy w wykonaniu antypoślizgowym izolują przenoszenie dźwięku z urządzenia na podłoże. Nie zmniejszają natomiast , podobnie jak stopy w wykonaniu standardowym, obciążenia dynamicznego przenoszonego z urzadzenia na podłoże lub w kierunku przeciwnym. W przypadku konieczności ochrony otoczenia przed dynamicznym oddziaływaniem urzadzenia lub ochrony czułego urządzenia przed zakłóceniami pochodzącymi z podłoża, należy stosować prawidłowo dobrane wibroizolatory.
