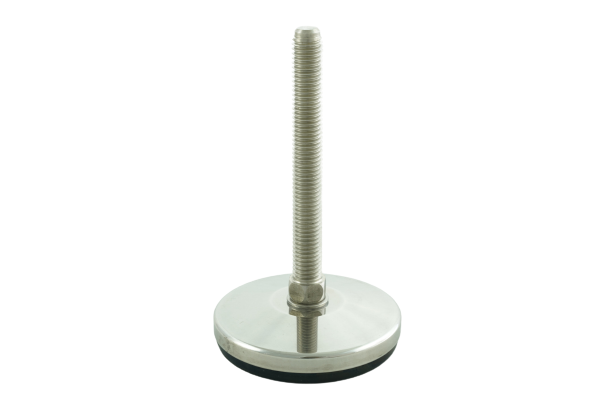

Stopa SSN 100 M16x150

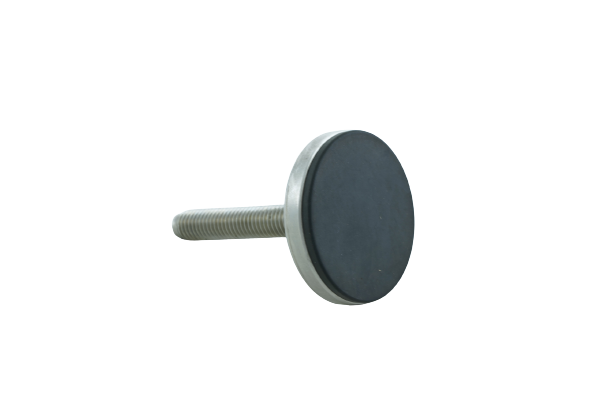

Podstawa: stal nierdzewna, guma NBR.

Śruba: stała  (wychył 5°), stal nierdzewna.

Producent: Martin





D (mm)	A (mm)	M	B (mm)										G (mm)	Klucz	Obc. (kG)
50	23	M10	25	50	75	100							13	14	1200
		M12	25	50	75	100	125
		M14		50	75	100	125	150
60	24,5	M10	25	50	75	100							17,5	14	1500
		M12	25	50	75	100	125
		M14		50	75	100	125	150
	30	M16		50	75	100	125	150	175					13	2000
75	28	M12		50	75	100	125						20	14	2000
		M14		50	75	100	125	150
	32,5	M16		50	75	100	125	150	175					13*
		M20		50	75	100	125	150	175	200	225			17*
100	37	M16		50	75	100	125	150	175	200	225		17	24	3000
		M20		50	75	100	125	150	175	200	225	250
	38	M24			75	100	125	150	175	200	225	250	20
120	36,5	M16		50	75	100	125	150	175	200	225		24	17	4000
		M20			75	100	125	150	175	200	225	250
	37,5	M24			75	100	125	150	175	200	225	250		20
		M30			75	100	125	150	175	200	225	250		26
150	39	M20			75	100	125	150	175	200	225	250	26,5	17	5000
	40	M24				100	125	150	175	200	225	250		20
		M30				100	125	150	175	200	225	250		26

 *- frezowany uchwyt na klucz

- Materiał podstawy i śruby: stal nierdzewna 1.4301 (na życzenie 1.4401). Podstawa dostarczana jest z czarną płytą antypoślizgową z gumy NBR 90 Shore. Na życzenie śruba może być dostarczona z nakrętką stalową.
- Wartości podanych w tabeli obciążeń odnoszą się do warunków statycznych, obliczonych w połowie długości śruby. W warunkach drgań lub w obecności obciążeń dynamicznych, wartości te powinny być zmniejszone. W celu uzyskania dalszych informacji prosimy o kontakt z naszymi doradcami technicznymi.
- Stopy izolują  przenoszenie dźwięku z urządzenia na podłoże. Nie zmniejszają natomiast obciążenia dynamicznego przenoszonego z urzadzenia na podłoże lub w kierunku przeciwnym. W przypadku konieczności ochrony otoczenia przed dynamicznym oddziaływaniem urzadzenia lub ochrony czułego urzadzenia przed zakłóceniami pochodzacymi z podłoża, należy stosowac prawidłowo dobrane wibroizolatory.

   Nie możemy przyjąć odpowiedzialności za wyroby, w których dokonano zmian lub modyfikacji.

Uwaga! Mimo dołożenia wszelkich starań nie gwarantujemy, że publikowane dane techniczne nie zawierają błędów. Braki i błędy w opisach nie mogą stanowić podstawy do jakichkolwiek roszczeń. W przypadku wątpliwości przed podjęciem decyzji o zakupie prosimy o kontakt z handlowcem.
