Stopa SWN 50 M12x125

Podstawa: stal nierdzewna, guma NBR.

Śruba: stała (wychył 10°), stal nierdzewna.

Producent: Martin

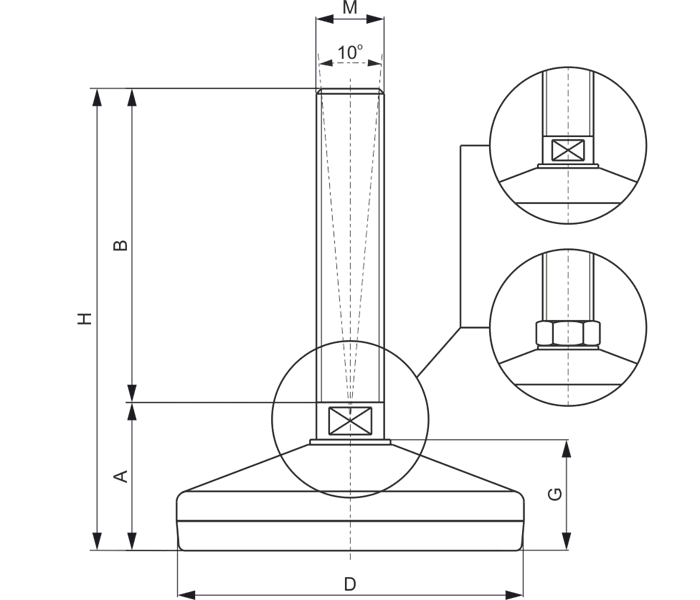

D (mm)	A (mm)	M	B (mm)										G (mm)	Klucz	Obc. (kG)
40	26	M8	25	50	75								15	6	300
		M10	25	50	75	100	125							8
		M12		50	75	100	125	150						10
50	29	M10		50	75	100	125						19	14*	400
		M12		50	75	100	125	150
		M14			75	100	125	150	175
	32	M16			75	100	125	150	175	200				13
60	32	M10		50	75	100	125						22	14*	700
		M12		50	75	100	125	150
		M14			75	100	125	150	175
	35	M16			75	100	125	150	175	200				13
		M20			75	100	125	150	175	200	225	250		17
80	35	M10		50	75	100	125						25	14*	1000
		M12		50	75	100	125	150
		M14			75	100	125	150	175
	38	M16			75	100	125	150	175	200				13
		M20			75	100	125	150	175	200	225	250		17
	40	M24			75	100	125	150	175	200	225			20
100	42	M16			75	100	125	150	175	200			28	13	1500
		M20			75	100	125	150	175	200	225	250		17
	44	M24				100	125	150	175	200	225	250		20
		M30				100	125	150	175	200	225	250		26
120	47	M16			75	100	125	150	175	200			32	13	3000
		M20			75	100	125	150	175	200	225	250		17
	49	M24				100	125	150	175	200	225	250		20
		M30				100	125	150	175	200	225	250		26
150	49	M16			75	100	125	150	175	200			35	13	3000
	48	M20			75	100	125	150	175	200	225	250		17
	49	M24			75	100	125	150	175	200	225	250		20	4000
	50	M30				100	125	150	175	200	225	250		26
		M36						150		200		250		32



   * - klucz sześciokątny

- Materiał podstawy i śruby: stal nierdzewna 1.4301 (na życzenie 1.4401). Guma
wulkanizowana NBR 80 Shore.
- Wartości podanych w tabeli obciążeń odnoszą się do warunków statycznych w połowie długości śruby. W warunkach drgań lub w obecności obciążeń dynamicznych, wartości te powinny być zmniejszone. W celu uzyskania dalszych informacji prosimy o kontakt z naszymi doradcami technicznymi.
- Stopy izolują przenoszenie dźwieku z urządzenia na podłoże. Posiadają również zdolność redukcji okresowo zmiennych sił dynamicznych, ale tylko w zakresie częstotliwości zakłóceń powyżej 40 Hz. Celem zmniejszenia dynamicznego oddziaływania urządzenia przy niższych częstotliwościach zakłóceń, należy stosować prawidłowo dobrane wibroizolatory.

   Nie możemy przyjąć odpowiedzialności za wyroby, w których dokonano zmian  lub modyfikacji.

Uwaga! Mimo dołożenia wszelkich starań nie gwarantujemy, że publikowane dane techniczne nie zawierają błędów. Braki i błędy w opisach nie mogą stanowić podstawy do jakichkolwiek roszczeń. W przypadku wątpliwości przed podjęciem decyzji o zakupie prosimy o kontakt z handlowcem.
