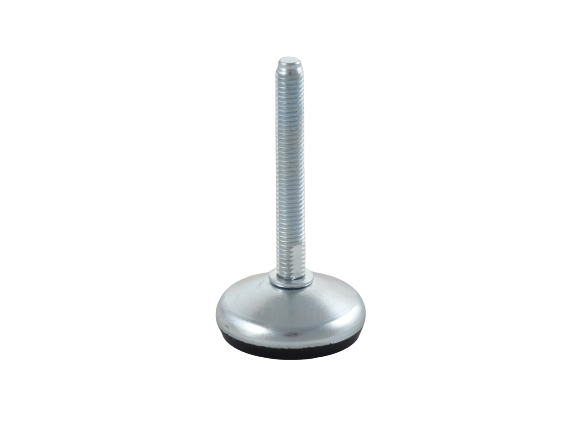

Stopa SWO 40 M8x50

Podstawa: stal ocynkowana, guma NBR.

Śruba: stała (wychył 10°), stal ocynkowana.

Producent: Martin

Uwaga: w zależności od wybranych wymiarów proporcje produktu mogą się różnić od tych na zdjęciu.







D (mm)	A (mm)	M	B (mm)										G (mm)	Klucz	Obc. (kG)
40	26	M8	25	50	75								15	6	300
		M10	25	50	75	100	125							8
		M12		50	75	100	125	150						10
50	29	M10		50		100							19	14	400
		M12		50		100		150
		M14		50		100		150
		M16			75	100		150		200				16
60	32	M10		50		100							22	14	700
		M12		50		100		150
		M14		50		100		150
		M16			75	100		150		200				16
	33	M20			75	100		150		200		250		20
80	35	M10		50		100							25	14	1000
		M12		50		100		150
		M14		50		100		150
		M16			75	100		150		200				16
	36	M20			75	100		150		200		250		20
		M24			75	100		150		200				24
100	37,5	M16			75	100		150		200			28	16	1500
	38,5	M20			75	100		150		200		250		20
		M24				100		150		200		250		24
	39,5	M30				100		150		200		250		30
120	41,5	M16			75	100		150		200			32	16	3000
	42,5	M20			75	100		150		200		250		20
		M24				100		150		200		250		24
	43,5	M30				100		150		200		250		30
150	44,5	M16			75	100		150		200			35	16	3000
	44	M20			75	100		150		200		250		20
		M24				100		150		200		250		24	4000
		M30				100		150		200		250		30





- Materiał podstawy i śruby: stal ocynkowana. Guma wulkanizowana NBR 80 Shore.
- Wartości podanych w tabeli obciążeń odnoszą się do warunków statycznych, obliczonych w połowie długości śruby. W warunkach drgań lub w obecności obciążeń dynamicznych, wrtości te powinny być zmniejszone. W celu uzyskania dalszych informacji prosimy o kontakt z naszymi doradcami technicznymi.
- Stopy izolują przenoszenie dźwieku z urzadzenia na podłoże. Posiadają również zdolność redukcji okresowo zmiennych sił dynamicznych, ale tylko w zakresie czestotliwości zakłóceń powyzej 40 Hz. Celem zmniejszenia dynamicznego oddziaływania urządzenia przy niższych częstotliwosciach zakłóceń, należy stosować prawidłowo dobrane wibroizolatory.
